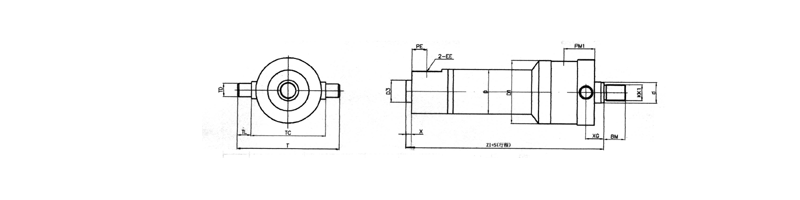

Y-HG系列液壓缸前端鉸軸連接


表3-10

代號\缸徑（mm）	40	50	63	80	90	100
XG	19.5	23	27	31.5	30	29.5
ZI	198	213	234	260	280	310
TD	20	25	32	40	45	50
TL	16	20	25	32	36	40
TC	90	105	120	135	145	160
T	122	145	170	199	217	240
PM1	50	67	59	67	77	87

注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
