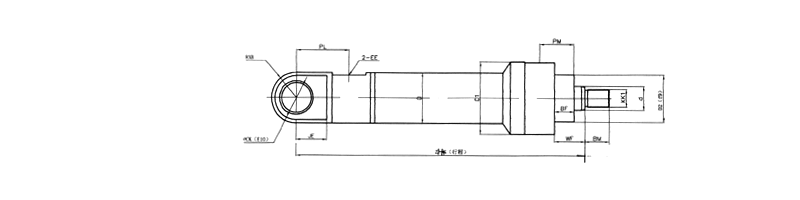

Y-HG系列液壓缸尾部單耳環連接


表3-8

代號\缸徑（mm）	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
φCK	20	25	30	40	45	50	50	60	70	70	80	90	100	110	120	140	160
R×B	27×18	32×22	38×26	47.5×30	54×35	60.5×38	66.5×38	76×50	84×58	90×58	97×62	109.5×68	122.5×72	136.5×72	149.5×88	162.5×90	188.5×92
JE	25	32	40	50	58	63	67	71	78	84	90	100	112	140	160	175	200
PL	67	70	90	118	133	142	145	153	163	179	194	205	230	255	303	325	350
ZH	231	257	289	332	360	395	405	428	445	475	505	550	615	670	773	845	930

注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
